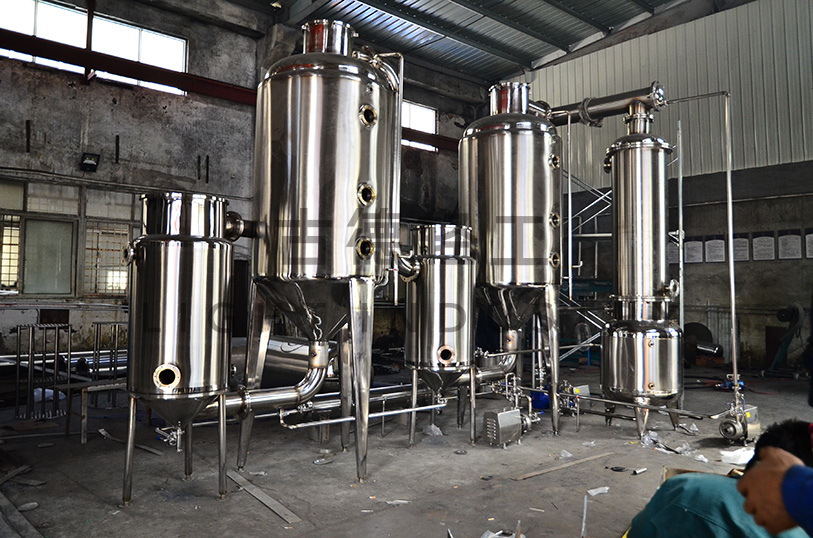

1000L雙效外循環蒸發器

應用範圍

可廣泛用於味精、酒精、魚粉、有色金屬、電鍍等行業的廢液處理。在食品、醫藥、糧食深加工、生化工程、環保工程、廢液回收處理、化工等許多行業均得到廣泛的應用。
該設備在真空低溫條件下進行連續操作，能滿足熱敏性食品、中藥、西藥及熱敏性物料濃縮的要求。具有操作簡便、性能穩定、生產效率高、清洗方便、結構合理、占地麵積少，運行費用低。完全符合GMP規範要求。在食品、醫藥、糧食深加工、飲料、輕工、環保、化工等許多行業均得到廣泛的應用。

設備特點
1.接觸物料材質：所有與物料接觸的材料采用304材質。
2.設備的構成:本設備由一、二效蒸發器，一、二效分離器、冷凝器、真空泵、電控箱及所有管路、閥門組成。
3.冷凝水的潛熱利用： 一效蒸發器產生的冷凝水流入二效蒸發器，冷凝水的顯熱得到利用，最後一、二效產生的冷凝水經冷凝器進入冷凝水泵排出。
4.節能降耗，一效分離器分離出來的二次蒸汽，進入二效加熱器進行加熱，二效分離器分離出來的二次蒸汽，進入冷凝器冷凝，所以熱量得到再次利用，大大節省蒸汽耗量，同時也節省了冷卻水循環量。
5. 低溫濃縮，本設備整個蒸發流程都在真空狀態下，降低了物料蒸發溫度，使物料在加熱蒸發過程不易結垢，更能滿足熱敏性食品、中藥、西藥及熱敏性物料濃縮的要求。
6.加熱器、蒸發器外均（jun1）設有保溫層，保溫采用聚胺脂發泡，外表麵亞光處理。加熱蒸發濃縮全過程中，都在密閉中完成，完全不接觸外界，達到GMP醫藥標準。
7. 濃縮比大，簡化了工藝，縮短了濃縮時間，減少了汙染，濃縮不跑料，可提高收膏，保證了產品質量。
8. 改善勞動條件，運行正常，生產穩定，清洗方便，無重體力勞動，一人可以操作，濃縮場地無跑、冒、滴、漏，改善了工作環境，場地衛生整潔，有利於實現文明生產。

工藝流程
一次蒸汽(鍋爐蒸汽)進入一效加熱室將料液加熱，物料在加熱室與分離室內形成有一定壓力差，在此作用下，物料由加熱室底部不斷上升至頂部，最後經一效加熱室頂部的噴管噴入一效蒸發室，料液從蒸發分離室底部的彎道回流到加熱室底部，再次受熱又經一效加熱室頂部的噴管以切線方式噴入蒸發室形成循環，，在旋轉運動中二次蒸汽與物料分離，料液受加熱後經噴管噴入蒸發室時成霧狀，水份迅速被蒸發，物料不斷被加熱蒸發；一效蒸發出來的二次蒸汽在真空作用下迅速進入二效加熱室給二效料液加熱，二效蒸發出來的二次蒸汽進入預熱器和冷凝冷卻器列管殼程，冷卻循環水進入冷凝冷卻器管程內，從冷凝冷卻器頂部管程出來，可回流至冷卻塔，經冷卻塔後進入冷卻水池，形成循環，二次蒸汽在冷凝冷卻器內被冷凝成水，進入冷凝水泵，最後抽出回收至需要用的地方，或可給全廠或送入冷卻塔循環使用。
